راهنمای جامع انتخاب سه نظام دستگاه تراش: بررسی مدل‌های YTUM و SAN OU

سه نظام دستگاه تراش یکی از مهم‌ترین اجزای هر دستگاه تراش محسوب می‌شود. این قطعه وظیفه نگه‌داشتن و مرکز کردن قطعه‌کار روی محور اصلی دستگاه را بر عهده دارد و کیفیت عملکرد آن تأثیر مستقیمی بر دقت و سرعت عملیات تراشکاری دارد. انتخاب درست سه نظام دستگاه تراش می‌تواند تفاوت چشمگیری در کیفیت سطح، کاهش خطاهای هم‌محوری و افزایش بهره‌وری ایجاد کند.

سه نظام دستگاه تراش چیست و چرا اهمیت دارد؟

سه نظام دستگاه تراش قطعه‌ای مکانیکی است که روی اسپیندل دستگاه نصب می‌شود و با استفاده از فک‌های متحرک خود، قطعه‌کار را محکم نگه می‌دارد. این قطعه علاوه بر نگه‌داشتن، وظیفه هم‌محور کردن قطعه با محور دوران دستگاه را نیز بر عهده دارد. هرگونه خطا در عملکرد سه نظام می‌تواند باعث ایجاد لرزش، کاهش دقت و حتی آسیب به قطعه یا ابزار شود.

سه نظام‌ها در انواع مختلفی تولید می‌شوند: منظم (Self-Centering)، اتوماتیک (Keyless/Quick-Change) و حلزونی (Scroll). هر یک از این انواع برای کاربردهای خاصی طراحی شده‌اند و انتخاب درست آن‌ها به نیازهای کارگاه بستگی دارد.

معیارهای اصلی انتخاب

هنگام انتخاب باید چند معیار کلیدی را در نظر گرفت. این معیارها تعیین می‌کنند که سه نظام تا چه حد با دستگاه و نوع کار شما سازگار است.

قطر نامی

قطر سه نظام دستگاه تراش معمولاً بین 80 تا 400 میلی‌متر متغیر است. انتخاب قطر مناسب به اندازه قطعه‌کار و توان دستگاه بستگی دارد. سه نظام‌های کوچک‌تر برای قطعات دقیق و سبک مناسب هستند، در حالی که مدل‌های بزرگ‌تر برای قطعات حجیم و سنگین طراحی شده‌اند.

نوع فک

فک‌های سه نظام می‌توانند سخت، نرم یا آج‌دار باشند. فک‌های سخت برای قطعات عمومی، فک‌های نرم برای قطعات حساس و فک‌های آج‌دار برای گرفتن محکم‌تر قطعات استفاده می‌شوند.

استاندارد اتصال

اتصال سه نظام به اسپیندل دستگاه باید مطابق استاندارد باشد. اینترفیس‌هایی مانند B16 و B22 یا صفحات نصب با الگوهای پیچ مشخص، سازگاری کامل با دستگاه را تضمین می‌کنند.

توان نگهداری و گشتاور

توان نگهداری سه نظام دستگاه تراش باید با توان اسپیندل و نوع عملیات هماهنگ باشد. انتخاب سه نظامی با ظرفیت بیش از نیاز می‌تواند باعث فشار اضافی بر دستگاه شود.

دقت هم‌محوری (Runout)

دقت هم‌محوری یکی از مهم‌ترین معیارهاست. سه نظام‌های با تلرانس پایین برای عملیات دقیق و پایان‌کاری سطح ضروری هستند.

برندهای معتبر : YTUM و SAN OU

دو برند YTUM و SAN OU از تولیدکنندگان معتبر سه نظام دستگاه تراش هستند که محصولات آن‌ها در کارگاه‌های مختلف استفاده می‌شود. در ادامه به معرفی مدل‌های شاخص این برندها می‌پردازیم.

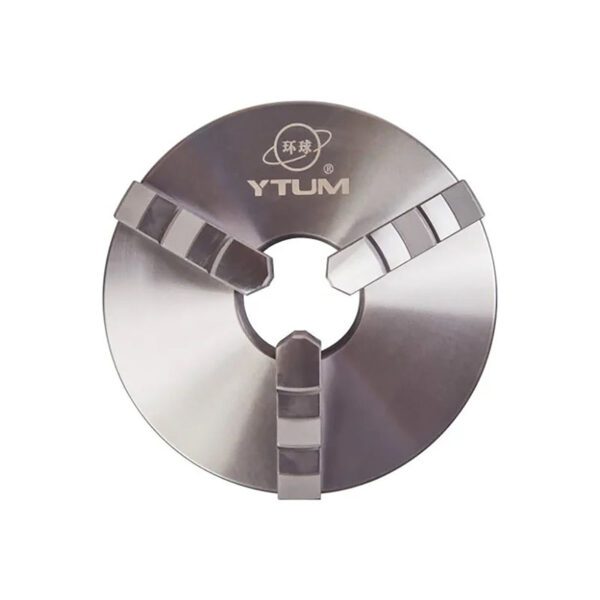

سه نظام دستگاه تراش YTUM

سه نظام دستگاه تراش SAN OU

مقایسه ساختاری و عملکردی برندهای YTUM و SAN OU

در انتخاب باید ساختار حرکت فک‌ها، کیفیت مواد، دقت ماشین‌کاری و نحوه قفل اهمیت پیدا کند. برند YTUM در سری K11 روی دقت خودمرکزشدن و کیفیت فک‌ها تمرکز دارد؛ در مقابل SAN OU با مدل‌های اتوماتیک J0120H و J0113H، سرعت تعویض و ایمنی را بهبود می‌دهد. مدل حلزونی 400 میلی‌متری SAN OU نیز برای بارهای سنگین طراحی شده است و در کاربردهای قطعات بزرگ، پایداری بالایی فراهم می‌کند.

جدول مقایسه ویژگی‌ها

برند/مدل	نوع سه نظام دستگاه تراش	قطر نامی	استاندارد اتصال	کاربرد اصلی	نقطه قوت
YTUM K11 80mm	منظم (Self-Centering)	80mm	صفحه نصب استاندارد	قطعات کوچک/دقت بالا	تلرانس کم، وزن سبک
YTUM K11 250mm	منظم (Self-Centering)	250mm	صفحه نصب استاندارد	قطعات متوسط	تعادل ظرفیت و دقت
SAN OU J0120H B22	اتوماتیک (Keyless)	بازه متعارف برای B22	B22	تعویض سریع ابزار	ایمنی و سرعت بالا
SAN OU J0113H B16	اتوماتیک (Keyless)	بازه متعارف برای B16	B16	ایستگاه‌های تولیدی سبک	سهولت استفاده
SAN OU Scroll 400mm	حلزونی (Scroll)	400mm	صفحه نصب سنگین	قطعات حجیم/بار سنگین	توزیع یکنواخت فشار

حین انتخاب، توجه کنید که قظعه با قطر بزرگ‌تر لزوماً بهتر نیست؛ باید با توان ماشین، نوع عملیات و جنس قطعه هماهنگ باشد. قطعات نازک یا حساس به تغییر شکل با فک‌های نرم بهتر گرفته می‌شوند و برای عملیات سرعت بالا، سه نظام‌های اتوماتیک انتخاب معقول‌تری هستند.

انتخاب سه نظام دستگاه تراش بر اساس اندازه و کاربرد

نخست محدوده قطعات خود را مشخص کنید: بیشینه قطر بیرونی، طول، وزن و حساسیت سطح. سپس با توجه به نوع عملیات (خشن‌تراشی، نیمه‌نهایی، نهایی)، استاندارد اتصال اسپیندل و نیاز به تعویض سریع، مدل مناسب را انتخاب کنید. این مرحله اهمیت زیادی دارد زیرا انتخاب نادرست می‌تواند باعث کاهش کیفیت سطح، افزایش لقی و حتی آسیب به دستگاه شود.

برای قطعات کوچک و دقیق (قطر 10 تا 60 میلی‌متر)

انتخاب پیشنهادی: YTUM K11 قطر 80mm
مزیت: دقت هم‌محوری عالی، وزن کم، کنترل راحت برای تنظیم ظریف.

برای قطعات متوسط (قطر 60 تا 200 میلی‌متر)

انتخاب پیشنهادی: YTUM K11 قطر 250mm
مزیت: ظرفیت نگهداری بالاتر و سازگاری با طیف وسیع قطعات کارگاهی.

برای خطوط تولید با تعویض سریع ابزار

انتخاب پیشنهادی: SAN OU J0120H B22 و SAN OU J0113H B16
مزیت: کاهش زمان ستاپ، ایمنی بالا، مناسب ایستگاه‌های مونتاژ و تولید سری.

برای قطعات حجیم و بار سنگین

انتخاب پیشنهادی: حلزونی سه نظام دستگاه تراش 400mm SAN OU
مزیت: گرفتن پایدار در قطرهای بزرگ، توزیع فشار یکنواخت با مکانیزم حلزونی.

نکات فنی مهم در انتخاب و نگهداری سه نظام دستگاه تراش

رعایت استاندارد اتصال، کیفیت فک‌ها و دقت هم‌محوری، کارایی قطعه را تعیین می‌کنند. پیش از خرید، مشخصات اسپیندل و صفحه نصب را بررسی کنید تا نیاز به آداپتورهای اضافی کاهش یابد. تمیزکاری منظم و روانکاری مناسب مکانیزم حلزونی یا قفل داخلی، عمر سه نظام را افزایش می‌دهد و از ایجاد لقی و خطاهای هم‌محوری جلوگیری می‌کند.

اشتباهات رایج در استفاده از سه نظام دستگاه تراش

انتخاب قطر نامتناسب: نصب سه نظام بزرگ روی ماشین کوچک باعث بار اضافه، افت شتاب و کاهش دقت می‌شود.
نادیده گرفتن نوع فک: استفاده از فک‌های سخت برای قطعات نرم سبب آسیب سطح و خطا در گرفتن می‌شود.
عدم توجه به استاندارد اتصال: تفاوت B16/B22 یا الگوی پیچ‌ها می‌تواند نصب را مشکل کرده و هم‌محوری را مختل کند.
بی‌توجهی به روانکاری: خشک‌کارکردن حلزونی، سایش و لقی را افزایش می‌دهد.

راهکارهای بهبود دقت و ایمنی

اندازه‌گیری Runout: با ساعت اندیکاتور، لقی شعاعی را کنترل و در صورت نیاز فک‌ها را تنظیم یا تعویض کنید.
تعادل وزنی: برای قطرهای بزرگ، بالانس سه نظام دستگاه تراش را بررسی کنید تا ارتعاش کاهش یابد.
گشتاور مناسب: سفت‌کردن یکنواخت فک‌ها از اعوجاج قطعه جلوگیری می‌کند و ایمنی را بالا می‌برد.
بازرسی دوره‌ای: بررسی وضعیت فک‌ها، پیچ‌ها و مکانیزم داخلی برای جلوگیری از خرابی ناگهانی ضروری است.

سناریوهای کاربردی: چه سه نظامی برای شما مناسب‌تر است؟

بسته به نوع کار، می‌توانید با انتخاب بهینه هزینه‌ها را کاهش و کیفیت را ارتقا دهید. در کارهای تک‌قطعه یا دقیق، مدل‌های منظم YTUM K11 برتری دارند؛ در خطوط تولید، مدل‌های اتوماتیک SAN OU زمان ستاپ را کم می‌کنند؛ و برای قطعات بزرگ، حلزونی 400 میلی‌متری SAN OU پایداری بیشتری می‌دهد.

کارگاه تراش‌کاری عمومی

پیشنهاد: ترکیب یک سه نظام دستگاه تراش YTUM K11 قطر 250mm برای کارهای عمومی و یک سه نظام دستگاه تراش اتوماتیک SAN OU برای ایستگاه‌های سوراخ‌کاری یا مونتاژ.
دلیل: پوشش گسترده سایزها، تعادل دقت و سرعت، انعطاف بالا.

تولید دقیق و پایان‌کاری سطح

پیشنهاد: YTUM K11 قطر 80mm با فک‌های نرم برای قطعات حساس.
دلیل: هم‌محوری عالی و کاهش آسیب سطح.

قطعات با قطر بزرگ و جرم بالا

پیشنهاد: حلزونی SAN OU 400mm با صفحه نصب تقویت‌شده.
دلیل: توزیع یکنواخت نیرو و گرفتن پایدار در بارهای سنگین.

خطوط تولید با نیاز به سرعت بالا

پیشنهاد: سه نظام‌های اتوماتیک SAN OU مدل‌های J0120H B22 و J0113H B16.
دلیل: کاهش زمان تعویض ابزار، افزایش بهره‌وری و ایمنی در تولید سری.

سوالات رایج

آیا سه نظام دستگاه تراش بزرگ‌تر همیشه دقت بیشتری دارد؟

خیر. افزایش قطر، جرم و اینرسی را بالا می‌برد و ممکن است باعث افت شتاب و ارتعاش شود. دقت به کیفیت ساخت، بالانس و تلرانس وابسته است؛ نه فقط اندازه.

برای قطعات حساس چه فکی مناسب‌تر است؟

فک نرم یا فک با پوشش محافظ انتخاب کنید. فشار یکنواخت و گشتاور مناسب را رعایت کنید تا سطح قطعه آسیب نبیند.

چه زمانی سه نظام دستگاه تراش اتوماتیک انتخاب بهتری است؟

در خطوط تولید و کارهایی با تعویض مکرر ابزار یا قطعه، سه نظام‌های اتوماتیک SAN OU کارایی را بالا می‌برند و زمان ستاپ را کاهش می‌دهند.

چطور Runout را کنترل کنیم؟

با ساعت اندازه‌گیری، لقی شعاعی را در نزدیکی فک‌ها بسنجید؛ در صورت خروج از تلرانس، فک‌ها را تنظیم یا تعویض کرده و صفحه نصب را بررسی کنید.

جمع‌بندی: انتخاب هوشمندانه

همان‌طور که در بخش‌های مختلف مقاله بررسی شد، سه‌نظام نقشی حیاتی در دقت، سرعت و ایمنی عملیات تراشکاری دارد. برند YTUM با سری K11 تمرکز ویژه‌ای بر دقت خودمرکزشدن و کیفیت فک‌ها دارد و برای کارگاه‌های عمومی و قطعات کوچک تا متوسط انتخابی عالی محسوب می‌شود. در مقابل، برند SAN OU با ارائه مدل‌های اتوماتیک مانند J0120H B22 و J0113H B16، نیاز خطوط تولید سریع و ایمن را برطرف می‌کند. همچنین مدل حلزونی 400 میلی‌متری SAN OU برای قطعات حجیم و بارهای سنگین طراحی شده است و پایداری بالایی فراهم می‌آورد.

انتخاب درست باید بر اساس نیاز واقعی کارگاه، نوع قطعه و توان دستگاه انجام شود. اگر قطعات شما کوچک و دقیق هستند، YTUM K11 قطر 80mm بهترین گزینه است. برای کارگاه‌های عمومی و قطعات متوسط، YTUM K11 قطر 250mm تعادل خوبی بین ظرفیت و دقت ایجاد می‌کند. برای خطوط تولید سریع، مدل‌های SAN OU J0120H B22 و SAN OU J0113H B16 انتخابی مناسب هستند. و در نهایت برای قطعات بزرگ و سنگین، حلزونی SAN OU قطر 400mm بهترین انتخاب است.

در نهایت، بررسی دقیق مشخصات فنی، توجه به استاندارد اتصال و شناخت محدودیت‌های دستگاه، کلید موفقیت در انتخابی هوشمندانه است. برای مطالعه بیشتر درباره تاریخچه و انواع سه نظام، می‌توانید به ویکی‌پدیا مراجعه کنید.
