راهنمای انتخاب سایز انکر بولت مکانیکی؛ بررسی سایزهای M8، M10، M12 و M16

مقدمه

در هر پروژه ای که قرار است تجهیز، سازه فلزی، ساپورت تاسیسات یا حتی یک پروفیل ساده روی بتن، سقف، دیوار یا فونداسیون مهار شود، انتخاب نوع و سایز انکر بولت یکی از حساس ترین تصمیم ها است، زیرا اگر انکر بولت از نظر قطر، طول، جنس و روش نصب به درستی انتخاب نشود، اتصال ایجاد شده در بهترین حالت عملکرد محدود و در بدترین حالت شکست کامل خواهد داشت و این شکست می تواند به لق شدن سازه، افتادن تجهیز، آسیب دیدن تاسیسات و حتی بروز حوادث جانی منجر شود، به همین دلیل مهندسان و مجریان با تجربه هیچ گاه موضوع سایز انکر بولت را ساده و سطحی نگاه نمی کنند.

در بازار ایران و در فروشگاه هایی مانند فروشگاه ابزار HLT، رایج ترین سایز هایی که برای انکر بولت مکانیکی استفاده می شود شامل M8 ، M10 ، M12 و M16 است و هر کدام از این سایز ها محدوده باربری، قطر سوراخ کاری، عمق کاشت و کاربرد های مشخصی دارند، اگر کسی بدون در نظر گرفتن نوع بار، ضخامت و کیفیت بتن، فاصله از لبه ها و شرایط محیطی، فقط بر اساس عادت یا صرفا قیمت، یکی از این سایز ها را انتخاب کند، در واقع بخشی از ایمنی پروژه را به شانس واگذار کرده است و این رویکرد در پروژه های حرفه ای قابل قبول نیست.

در این مقاله تلاش می کنیم به زبان کاملا روشن و در عین حال فنی و مهندسی، مفهوم سایز انکر بولت را شرح بدهیم، استاندارد نام گذاری M8 ، M10 ، M12 و M16 را باز کنیم، عوامل اصلی موثر بر انتخاب سایز مناسب را بررسی کنیم و سپس هر سایز را به صورت جداگانه از نظر ظرفیت و کاربرد تحلیل کنیم، در ادامه یک جدول مقایسه ای، یک چک لیست تصمیم گیری، مثال های واقعی و رایج ترین اشتباهات را مرور می کنیم تا در نهایت شما بتوانید با اطمینان بیشتری برای پروژه خود سایز درست را انتخاب کرده و آن را از فروشگاه ابزار HLT تامین کنید.

مفهوم سایز انکر بولت و استاندارد های نام گذاری

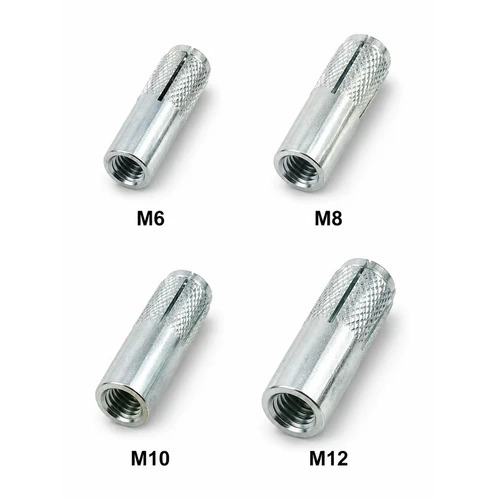

تعریف سایز انکر بولت و معنای M8 ، M10 ، M12 و M16

وقتی در کاتالوگ ها یا سایت فروشگاه ابزار HLT با عبارت های M8 ، M10 ، M12 یا M16 روبرو می شوید، در واقع دارید سایز رزوه متریک انکر بولت را مشاهده می کنید، حرف M نشان دهنده رزوه متریک است و عدد کنار آن، قطر اسمی رزوه بر حسب میلی متر را نشان می دهد، برای مثال سایز انکر بولت M10 یعنی قطر اسمی رزوه آن حدود 10 میلی متر است و بر همین اساس، سطح مقطع فولاد، ظرفیت کششی و نوع مهره و واشر مورد نیاز مشخص می شود.

این نام گذاری کمک می کند تا طراح، اجرا کننده و فروشنده یک زبان مشترک داشته باشند، زمانی که می گوییم انکر بولت مکانیکی M12 می خواهیم، یعنی انتظار داریم میله رزوه ای با قطر اسمی 12 میلی متر، با طول مشخص، همراه با بدنه انبساطی متناسب با این قطر دریافت کنیم، این سایز علاوه بر ظرفیت باربری، روی انتخاب ابزار نصب مانند مته، آچار، گشتاور سفت کردن و حتی روی ابعاد سوراخکاری صفحه فلزی تاثیر مستقیم دارد و به همین دلیل فهم دقیق معنای سایز انکر بولت برای هر کسی که درگیر خرید و اجرا است ضروری است.

رابطه سایز انکر بولت با قطر سوراخ و طول مهاری

نکته مهم دیگر این است که سایز انکر بولت فقط به معنی قطر رزوه نیست و در عمل روی قطر سوراخکاری، عمق سوراخ و طول مهار نیز اثر می گذارد، برای هر سایز، سازنده انکر بولت یک قطر مته پیشنهادی و یک عمق کاشت موثر تعریف می کند، مثلا برای انکر بولت مکانیکی M10، قطر مته ممکن است حدود 12 میلی متر و عمق کاشت موثر حدود 70 تا 90 میلی متر باشد، در حالی که برای سایز M16، قطر مته و عمق کاشت به شکل قابل توجهی بزرگ تر خواهد بود، این اعداد بسته به برند و نوع انکر متغیر است اما منطق کلی ثابت است.

به عبارت دیگر، هر چه سایز انکر بولت بزرگتر شود، هم میزان بتن درگیر بیشتر می شود و هم قطر سوراخ و طول انکر افزایش می یابد، این موضوع دو پیام دارد، اول این که ظرفیت باربری در صورت اجرای صحیح بیشتر می شود، دوم این که به بتن قوی تر، ضخامت کافی و دقت بیشتر در نصب نیاز است، در نتیجه نمی توان به سادگی گفت هر چه سایز انکر بولت بزرگتر باشد بهتر است، بلکه باید ترکیب بار، بتن و جزئیات پروژه را در نظر گرفت.

تفاوت سایز اسمی، قطر مته و عمق کاشت

یکی از مواردی که برخی خریداران کم تجربه را سردرگم می کند این است که فکر می کنند اگر سایز انکر بولت M10 است، باید سوراخ را هم با مته 10 میلی متر بزنند، در حالی که در اغلب انکر های مکانیکی انبساطی، قطر مته از قطر اسمی رزوه کمی بیشتر است تا بدنه انبساطی بتواند در داخل سوراخ جا بگیرد و در هنگام سفت شدن، به دیواره سوراخ فشار بیاورد، برای همین است که در برگه های فنی که فروشگاه ابزار HLT در اختیار مشتریان قرار می دهد، همیشه برای هر سایز سه عدد مهم ذکر می شود که شامل سایز رزوه، قطر مته و عمق کاشت پیشنهادی است.

عمق کاشت نیز موضوع دیگری است که خیلی وقت ها نادیده گرفته می شود، اگر عمق کاشت کمتر از مقدار توصیه شده باشد، بخش موثر انکر در بتن کمتر می شود و ظرفیت باربری واقعی پایین تر از مقدار مورد انتظار خواهد بود، این موضوع به ویژه در سایز های بزرگ تر مانند M12 و M16 اهمیت جدی دارد، زیرا بخش عمده ظرفیت کششی و برشی این انکر ها به طول مهار در بتن وابسته است و در صورت کم بودن عمق، حتی اگر سایز انکر بولت بزرگ انتخاب شده باشد، عملکرد اتصال مطلوب نخواهد بود.

عوامل اصلی موثر بر انتخاب سایز انکر بولت

نوع بارگذاری و میزان بار کششی و برشی

اولین و مهم ترین عامل در انتخاب سایز انکر بولت، نوع بارگذاری و مقدار تقریبی بار کششی و برشی است که هر انکر قرار است تحمل کند، بار کششی زمانی غالب می شود که تجهیز یا سازه تمایل به جدا شدن از سطح بتن دارد، مثل وقتی که صفحه ستون در برابر نیروی بالا برنده یا واژگونی قرار می گیرد، بار برشی نیز زمانی غالب است که نیرو موازی سطح بتن عمل می کند، مانند حرکت افقی سازه یا نیروی اصطکاک بین تجهیز و سطح، برای هر دو نوع بار، انکر بولت ظرفیت مشخصی دارد که در جداول فنی ارائه می شود.

در عمل، اگر انتظار داریم بار های کششی و برشی نسبتا کوچک باشند و تعداد نقاط مهار زیاد باشد، می توان از سایز های کوچکتر مانند M8 استفاده کرد، اما اگر بار ها متوسط تا سنگین باشند، سایز های M10 یا M12 منطقی تر می شوند و در پروژه های نیمه سنگین تا سنگین، به ویژه جایی که نیرو های دینامیکی وجود دارد، استفاده از سایز M16 یا ترکیبی از چند انکر بزرگ اجتناب ناپذیر است، در چنین شرایطی مراجعه به داده های فنی و مشورت با کارشناسان فروشگاه ابزار HLT کمک می کند تا انتخاب سایز انکر بولت فقط بر اساس حدس نباشد و پشتوانه عددی داشته باشد.

مقاومت و ضخامت بتن یا مصالح زیر کار

عامل دوم مقاومت و ضخامت بتن است، حتی اگر بار ها زیاد باشند، نمی توان خودسرانه سایز انکر بولت را بزرگ انتخاب کرد، زیرا هر چه قطر و عمق کاشت بیشتر شود، سطح درگیری و همچنین تنش های وارد بر بتن اطراف سوراخ بیشتر می شود و اگر بتن ضعف داشته باشد یا ضخامت دال و فونداسیون کم باشد، احتمال شکست مخروطی بتن یا ترک خوردن اطراف انکر وجود دارد، به همین دلیل است که در پروژه های حرفه ای، قبل از نهایی کردن سایز انکر بولت، مقاومت فشاری بتن و ضخامت واقعی مقطع بررسی می شود.

اگر بتن ضعیف، ترک خورده، قدیمی یا نازک باشد، حتی اگر بار ها نسبتا بالا باشند، شاید لازم باشد به جای افزایش افراطی سایز انکر بولت مکانیکی، از انکر شیمیایی و کاشت میله رزوه با توزیع بهتر تنش استفاده کنیم، در چنین مواردی، صرف انتخاب انکر مکانیکی سایز M16 به معنای افزایش ایمنی نیست، بلکه ممکن است تنش های اضافی باعث خرد شدن بتن شود، بنابراین در فروشگاه ابزار HLT هنگام پرسیدن سایز انکر بولت مناسب، حتما باید اطلاعاتی درباره کیفیت و ضخامت بتن در اختیار تیم فروش قرار دهید.

فاصله از لبه ها و فواصل بین انکر ها

سومین عامل مهم، فاصله انکر تا لبه بتن و فاصله بین انکر های مجاور است، در طراحی های اصولی، برای هر سایز انکر بولت، یک حداقل فاصله از لبه و یک حداقل فاصله مرکز تا مرکز بین دو انکر تعریف می شود، هر چه سایز انکر بولت بزرگتر شود، این فاصله ها نیز افزایش می یابند، زیرا مخروط شکست بتن بزرگتر می شود و اگر فاصله ها رعایت نشود، مخروط ها با هم تداخل پیدا می کنند یا به لبه ها می رسند و باعث شکست زودرس می شوند.

در پروژه هایی که فضای زیادی ندارند، مثلا صفحه ستون های کوچک یا صفحه هایی که نزدیک لبه دال قرار گرفته اند، نمی توان به راحتی از سایز های خیلی بزرگ مانند M16 استفاده کرد، چون حداقل فاصله های مورد نیاز تامین نمی شود، در چنین شرایطی، باید ترکیبی از سایز های متوسط مانند M12 با تعداد بیشتر یا حل مسئله با روش های دیگر را در نظر گرفت، این نکته یکی از دلایلی است که انتخاب سایز انکر بولت فقط با نگاه به وزن تجهیز کافی نیست و باید هندسه محل نصب هم در نظر گرفته شود.

شرایط محیطی، خوردگی و دسترسی برای تعمیر

عامل چهارم که گاهی دست کم گرفته می شود، شرایط محیطی و موضوع خوردگی است، در محیط های مرطوب، صنعتی، نزدیک دریا، یا در تماس با مواد شیمیایی، انکر بولت هایی که بدون پوشش مناسب یا از فولاد ساده ساخته شده اند، در مدت نسبتا کوتاهی دچار خوردگی می شوند و سطح مقطع موثر آن ها کاهش می یابد، در این شرایط، حتی اگر سایز انکر بولت اولیه به ظاهر مناسب باشد، در طول زمان سایز موثر کاهش پیدا می کند و اتصال ضعیف می شود.

در محیط های خورنده، معمولا یا از انکر بولت استنلس استیل استفاده می شود یا از انکر هایی با پوشش گالوانیزه گرم، و گاهی لازم است سایز انکر بولت یک درجه بزرگ تر از حالت معمول انتخاب شود تا ضمن رعایت ظرفیت اولیه، کاهش مقطع در اثر خوردگی احتمالی نیز در محاسبات در نظر گرفته شود، در عین حال اگر دسترسی برای بازدید دوره ای و تعویض انکر ها محدود باشد، اهمیت انتخاب صحیح سایز و جنس در هنگام خرید از فروشگاه ابزار HLT دوچندان می شود، زیرا عملا فرصت اصلاح خطا در آینده بسیار کم خواهد بود.

بررسی سایز انکر بولت M8

ویژگی های فنی و حدود ظرفیت باربری سایز M8

سایز M8 کوچک ترین سایزی است که در بسیاری از پروژه های ساختمانی و تاسیساتی برای انکر بولت مکانیکی استفاده می شود و معمولا در رده انکر های سبک تا نیمه سبک قرار می گیرد، سایز انکر بولت M8 به دلیل قطر نسبتا کم، برای بتن هایی با ضخامت محدود یا جاهایی که فاصله از لبه کم است و امکان استفاده از سایز های بزرگ تر وجود ندارد، گزینه مناسبی است، البته به شرط این که بار های وارد شده در محدوده ظرفیت این سایز قرار داشته باشند و از آن انتظار باربری سنگین نداشته باشیم.

در مشخصات فنی سازندگان، برای انکر M8 ظرفیت های متفاوتی بسته به نوع بتن، عمق کاشت و نوع انکر ارائه می شود، اما به طور کلی، بار های کششی و برشی مجاز آن در مقایسه با سایز های M10 و M12 کمتر است و برای تجهیزاتی که وزن زیاد یا ضربه و ارتعاش شدید دارند توصیه نمی شود، در عوض برای کار های سبک تر، ترکیب خوبی از سرعت نصب، قطر سوراخ کم و هزینه مناسب به دست می دهد و در بسیاری از پروژه های تاسیساتی، به عنوان گزینه پیش فرض در نظر گرفته می شود.

کاربرد های رایج سایز انکر بولت M8 در تاسیسات و سازه های سبک

در عمل، سایز انکر بولت M8 بیشتر در نصب ساپورت های سبک تاسیسات، سینی های کابل با بار کم، لوله های با قطر کوچک، مهار براکت های سبک، تابلو های کوچک، تجهیزات دیواری سبک و برخی تجهیزات داخلی ساختمان مانند دستگیره ها و ساپورت های فرعی به کار می رود، در این کاربرد ها، تعداد اتصالات نسبتا زیاد است ولی بار هر اتصال محدود است و با انتخاب صحیح فاصله ساپورت ها، می توان اطمینان داشت که انکر های M8 در محدوده ایمنی کار می کنند.

از آنجا که قطر مته مورد نیاز برای انکر M8 نسبت به سایز های بزرگ تر کمتر است، سرعت سوراخ کاری بالاتر و فشار کمتری به ابزار وارد می شود و این موضوع در پروژه هایی که حجم سوراخ کاری بالاست اهمیت دارد، بسیاری از نصاب ها برای کار های روتین تاسیساتی، ترکیبی از M8 و M10 را با خود حمل می کنند و با توجه به وزن تجهیز، یکی از این دو سایز را انتخاب می کنند، در فروشگاه ابزار HLT نیز انکر های سایز M8 در برند های مختلف برای همین نوع پروژه ها عرضه می شود.

محدودیت های استفاده از M8 و اشتباهات رایج

با وجود مزایای گفته شده، یکی از اشتباهات رایج این است که برخی مجریان بدون محاسبه بار، به صورت عادت، هر جا صحبت از انکر بولت می شود از سایز انکر بولت M8 استفاده می کنند و تصور می کنند تعدد انکر ها همه چیز را حل می کند، در حالی که اگر وزن تجهیز یا نیرو های وارده از حد مشخصی بیشتر باشد، حتی با تعداد زیاد، هر انکر به صورت مستقل در معرض بار بالا قرار می گیرد و امکان شکست تکی وجود دارد، به ویژه زمانی که یکی از انکر ها درست نصب نشده باشد یا بتن زیر آن ضعف داشته باشد.

محدودیت دیگر این است که در بار های دینامیکی، ارتعاشی و ضربه ای، انکر های با سایز کوچک مانند M8 نسبت به سایز های بزرگ تر حساس تر هستند و زودتر شل می شوند یا در بتن لقی ایجاد می کنند، بنابراین استفاده از این سایز برای دستگاه های صنعتی، پمپ های بزرگ، تجهیزات روی پشت بام یا سازه هایی که در معرض باد شدید هستند، توصیه نمی شود مگر این که طراحی و محاسبه دقیق نشان بدهد که ظرفیت موجود کافی است، در غیر این صورت بهتر است به سایز های بالاتر مانند M10 و M12 فکر کنید.

بررسی سایز انکر بولت M10

ویژگی های فنی و حدود ظرفیت باربری سایز M10

سایز M10 را می توان حد وسط منطقی بین سبک و متوسط دانست، سایز انکر بولت M10 در بسیاری از پروژه های ساختمانی، تاسیساتی و صنعتی سبک به عنوان گزینه استاندارد شناخته می شود، زیرا نسبت به M8 ظرفیت بالاتری دارد و در عین حال به اندازه سایز های بزرگ مانند M16 نیاز به سوراخ کاری سنگین و بتن خیلی ضخیم ندارد، این سایز برای بار های متوسط در سازه های متعارف شهری انتخاب مناسبی است و در بازار نیز بسیار پر مصرف است.

در کاتالوگ های فنی، انکر های مکانیکی M10 برای بتن با مقاومت استاندارد، می توانند بار های کششی و برشی قابل توجهی را تحمل کنند، البته این اعداد به نوع انکر، عمق کاشت و وضعیت بتن بستگی مستقیم دارند، اما به طور کلی می توان گفت که اگر تجهیز شما در محدوده بار متوسط قرار دارد و فاصله مناسب از لبه ها وجود دارد، سایز M10 یکی از اولین گزینه هایی است که باید بررسی شود، به ویژه زمانی که تعداد اتصالات نیز زیاد است و نمی خواهیم قطر سوراخ ها را بیش از حد بزرگ کنیم.

کاربرد های رایج سایز انکر بولت M10 در ساختمان و صنعت

کاربرد های رایج سایز انکر بولت M10 شامل نصب ساپورت های متوسط تاسیساتی، لوله های با قطر متوسط، سینی های کابل بزرگ تر، مهار ریل ها، نصب شاسی موتور های متوسط، مهار پمپ ها، نصب براکت های فلزی سنگین تر، برخی سازه های نما و تجهیزات روی بام است، در این کاربرد ها، وزن و نیرو ها به گونه ای است که M8 ممکن است در مرز ظرفیت خود کار کند اما M10 با حاشیه اطمینان مناسب تری عمل می کند و حس امنیت بیشتری به مجری می دهد.

در بسیاری از پروژه های جدید، مهندسان ترجیح می دهند برای تاسیسات اصلی مانند لوله های آتش نشانی، کانال های اصلی هوا و تجهیزات مکانیکی روی سقف یا بام، از سایز انکر بولت M10 یا M12 استفاده کنند تا در مقابل لرزش های ناشی از باد و کارکرد تجهیزات، اتصال پایدار تری ایجاد شود، در فروشگاه ابزار HLT نیز حجم بالایی از فروش انکر های مکانیکی به سایز M10 اختصاص دارد، زیرا در عین ارائه ظرفیت مناسب، هزینه و زمان اجرای آن نیز منطقی است.

نکات اجرایی هنگام سوراخ کاری و نصب سایز M10

در مورد اجرای انکر M10 چند نکته مهم وجود دارد، اول این که باید قطر مته مطابق برگه فنی سازنده انتخاب شود که معمولا حدود 12 میلی متر است، اگر سوراخ خیلی کوچک باشد، انکر درست وارد نمی شود و اگر خیلی بزرگ باشد، انبساط بدنه به اندازه کافی در دیواره سوراخ درگیر نمی شود، نکته دوم عمق سوراخ است که باید حداقل کمی بیشتر از عمق کاشت موثر باشد تا خاکه بتن و گرد و غبار در انتهای سوراخ جا داشته باشند و مانع نشست کامل انکر نشوند.

مرحله بعد تمیزکاری سوراخ است، بسیاری از افراد این مرحله را جدی نمی گیرند، در حالی که گرد و غبار باقی مانده در سوراخ می تواند اصطکاک بین بدنه انکر و بتن را کاهش دهد و باعث لغزش انکر در بار های بالا شود، استفاده از پمپ دستی هوا و برس مناسب در سوراخ های M10 کار دشواری نیست و تاثیر زیادی بر عملکرد نهایی دارد، در نهایت گشتاور سفت کردن مهره باید مطابق توصیه سازنده باشد، نه آن قدر کم که انبساط کافی ایجاد نشود و نه آن قدر زیاد که به بتن آسیب وارد شود یا رزوه ها هرز شوند.

بررسی سایز انکر بولت M12

ویژگی های فنی و حدود ظرفیت باربری سایز M12

سایز M12 در محدوده انکر های نیمه سنگین قرار می گیرد و برای کاربرد هایی که بار های قابل توجهی دارند اما هنوز در رده بسیار سنگین و سازه های ویژه نیستند، گزینه ای بسیار محبوب است، سایز انکر بولت M12 نسبت به M10 سطح مقطع فولاد و سطح تماس بیشتری با بتن ایجاد می کند و در نتیجه ظرفیت کششی و برشی بالاتری دارد، البته به شرط این که بتن کیفیت خوبی داشته باشد و اصول نصب به درستی رعایت شود.

در برگه های فنی معمول، انکر های M12 می توانند در بتن استاندارد، بار های کششی و برشی قابل توجهی را تحمل کنند و در صورت استفاده صحیح، برای مهار سازه های فلزی متوسط، صفحه های اتصال تجهیزات نیمه سنگین، پایه های سازه های ترافیکی و برخی اجزای سازه های صنعتی مناسب هستند، به طور معمول اگر در پروژه ای، بار هر انکر در محدوده ای قرار دارد که M10 در مرز ظرفیت خود قرار می گیرد، مهندسان ترجیح می دهند به سمت M12 حرکت کنند تا حاشیه ایمنی بیشتری داشته باشند.

کاربرد های رایج سایز انکر بولت M12 در پروژه های نیمه سنگین

کاربرد های رایج سایز انکر بولت M12 شامل نصب صفحه های پایه تجهیزات صنعتی متوسط، مهار سازه های فلزی مانند قوطی ها و تیر های فرعی، نصب پایه های چراغ خیابانی با ارتفاع متوسط، نصب موانع ترافیکی و حفاظ ها، مهار پلیت های سایز متوسط در سوله ها، و برخی اتصالات سازه ای در ساختمان ها است، در این کاربرد ها، نیرو های وارده به حدی است که استفاده از سایز های کوچک تر، خطر کاهش عمر و افزایش احتمال شل شدن یا شکست را دارد.

در پروژه های تاسیسات صنعتی نیز برای مهار ساپورت های سنگین، رینگ های نگهدارنده لوله های با قطر زیاد، یا مسیر هایی که بار تجمعی قابل توجهی دارند، سایز انکر بولت M12 انتخابی رایج است، در چنین پروژه هایی، ترکیب مقاومت خوب بتن، کیفیت انکر و سایز مناسب، سه عامل اصلی برای ایجاد اتصال مطمئن هستند و خرید انکر M12 استاندارد از فروشگاه ابزار HLT می تواند بخش مهمی از این معادله را پوشش بدهد.

ترکیب سایز M12 با انکر شیمیایی در پروژه های حساس

در برخی پروژه های حساس، به جای استفاده از انکر مکانیکی M12 به صورت تنها، از ترکیب میله رزوه M12 با انکر شیمیایی استفاده می شود تا چسبندگی بهتر و توزیع تنش مناسب تری در بتن حاصل شود، این حالت زمانی پرکاربرد است که بتن ترک خورده یا قدیمی باشد، فاصله از لبه ها کم باشد یا بار های دینامیکی حضور داشته باشد، در این شرایط، سایز انکر بولت M12 حفظ می شود اما ساز و کار اتصال از انبساط مکانیکی به چسبندگی شیمیایی تغییر می کند و این ترکیب اغلب نتیجه مطمئن تری دارد.

با این حال حتی در این روش، سایز ایم 12 باید با دقت انتخاب شود، زیرا هر چه قطر میله رزوه بزرگتر باشد، قطر سوراخ و حجم رزین مورد نیاز هم بیشتر می شود و اگر ضخامت بتن یا آرایش آرماتور ها اجازه ندهد، ممکن است به مشکل برخورد کنیم، در نتیجه قبل از تصمیم گیری برای استفاده از M12 شیمیایی، لازم است وضعیت سازه بررسی شده و اگر نیاز بود با مشاوران فنی یا کارشناسان فروشگاه ابزار HLT در میان گذاشته شود تا محصول مناسب از نظر نوع رزین و طول میله رزوه انتخاب شود.

بررسی سایز انکر بولت M16

ویژگی های فنی و حدود ظرفیت باربری سایز M16

سایز M16 در محدوده انکر های سنگین قرار دارد و به عنوان یکی از اصلی ترین گزینه ها برای اتصالات مهم و بار های بالا شناخته می شود، سایز انکر بولت M16 سطح مقطع فولادی قابل توجهی دارد و در ترکیب با عمق کاشت مناسب، می تواند بار های کششی و برشی زیادی را تحمل کند، البته مشروط بر این که بتن زیر کار مقاومت و ضخامت لازم را داشته باشد و فاصله های از لبه ها و بین انکر ها بر اساس اصول طراحی رعایت شده باشد.

در مشخصات فنی تولید کنندگان معتبر، انکر های مکانیکی M16 در بتن با کلاس مقاومت مناسب، برای بار های سنگین صفحه های اتصال، تجهیزات بزرگ، سازه های فلزی مهم و بعضی سازه های ترافیکی و صنعتی پیشنهاد می شوند، انتخاب این سایز معمولا در پروژه هایی انجام می شود که اهمیت ایمنی و دوام اتصال بالاست و مهندسان ترجیح می دهند به جای استفاده از تعداد زیاد انکر های ریز، از تعداد محدود تری انکر با سایز بزرگ تر استفاده کنند که هر کدام ظرفیت بیشتری دارند.

کاربرد های رایج سایز انکر بولت M16 در صفحه ستون و تجهیزات سنگین

کاربرد های متداول سایز انکر بولت M16 شامل مهار صفحه ستون های فرعی، نصب تجهیزات سنگین مانند کمپرسور های بزرگ، فن های صنعتی، دستگاه های پرس، مخازن با وزن زیاد، پایه های استراکچر های فلزی، سازه های نگهدارنده تجهیزات در صنایع نفت و گاز، و همچنین سازه های خاص مانند دکل های کوتاه و پایه های خاص است، در این کاربرد ها، وزن و نیرو های جانبی به حدی هستند که استفاده از سایز های کوچک تر ریسک قابل توجهی به همراه دارد.

در بسیاری از پروژه های صنعتی، نقشه های سازه ای و مکانیک، سایز M16 را برای اتصالات اصلی توصیه می کنند و در هنگام اجرا، پیمانکار موظف است انکر هایی با کیفیت و استاندارد مشخص را تهیه کند، در این مرحله، نقش فروشگاه هایی مانند فروشگاه ابزار HLT مهم می شود، چون تامین انکر M16 واقعی و استاندارد، با طول و پوشش مناسب، مستقیما بر عملکرد اتصال تاثیر دارد و خرید محصولات بی کیفیت در این سایز می تواند نتایج بسیار خطرناکی داشته باشد.

ملاحظات طراحی و اجرای سایز انکر بولت M16

استفاده از سایز انکر بولت M16 نیازمند توجه ویژه به چند نکته است، اول این که بتن باید ضخامت کافی برای تامین عمق کاشت موثر داشته باشد، اگر ضخامت دال یا فونداسیون کم باشد، عملا نمیتوان عمق کاشت لازم را تامین کرد و استفاده از این سایز توجیه فنی ندارد، نکته دوم، رعایت فاصله مناسب از لبه ها و بین انکر ها است، زیرا مخروط شکست بتن برای این سایز بزرگ است و اگر فاصله ها کم باشد، احتمال شکست تجمعی بالا می رود.

نکته سوم، ابزار و مهارت اجرای تیم نصب است، سوراخ کاری با قطر بالا و عمق زیاد نیازمند دریل های قوی تر و مته های با کیفیت است و تمیزکاری سوراخ و کنترل عمق اهمیت بیشتری پیدا می کند، در نهایت گشتاور سفت کردن مهره نیز باید با دقت بیشتری کنترل شود، چون نیروی زیاد سفت کردن می تواند به رزوه ها و حتی بتن آسیب بزند، به همین دلیل توصیه می شود در پروژه هایی که M16 استفاده می شود، حتما از دستورالعمل های سازنده انکر و راهنمایی های فنی فروشگاه ابزار HLT استفاده شود.
